Mikropočítačová stavebnice PETR

Sháním originál z konce 80-tých let. Replika se již staví i zde.

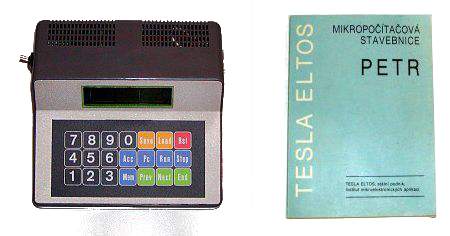

Stavebnice mikropočítače s jednočipovým mikroprocesorem MHB 8748 vestavěná do obalu od kalkulačky Tesla OKU 104, OKU 107 nebo T 801.
Edit: Petr je vestavěn ve vyšší krabičce od T801. Kastle OKU 104 a 107 jsou nižší a není jisté, zda-li by se do nich Petr vešel.
Edit2: OKU 107 je také vyšší, čili kromě barvy stejná, jako T801.

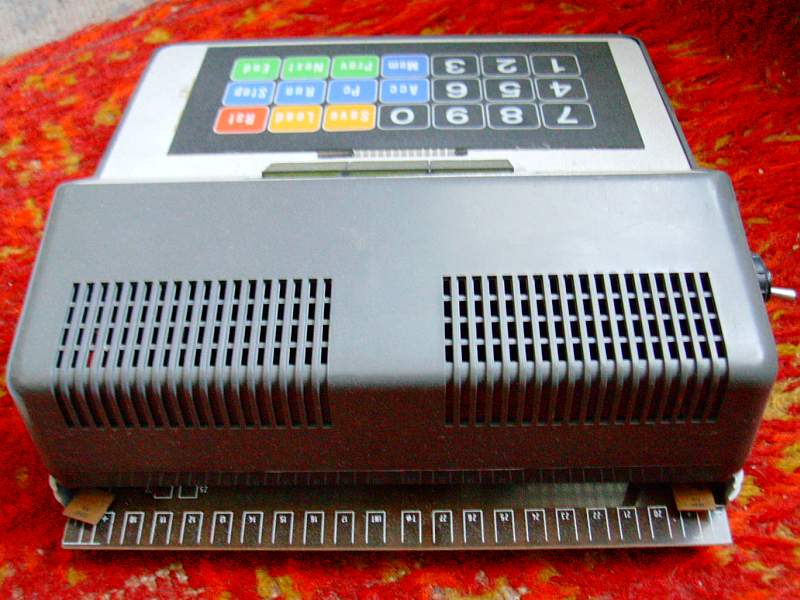

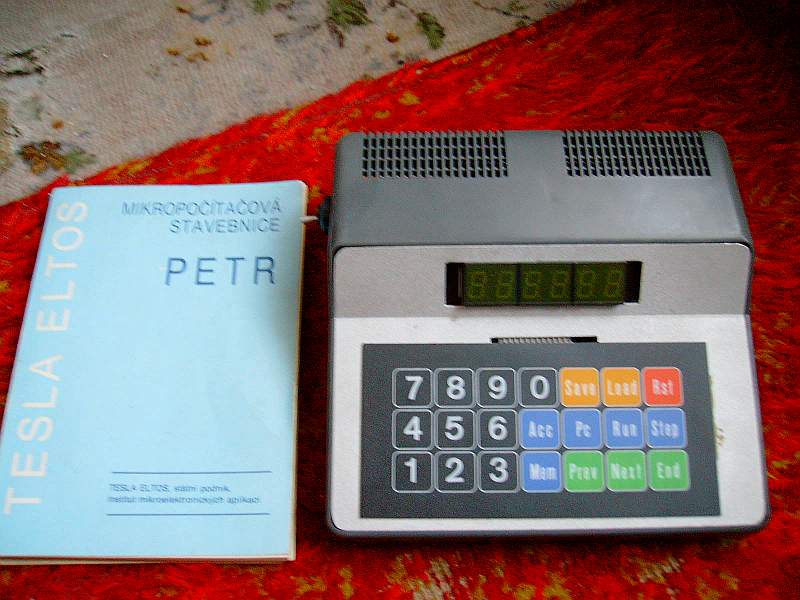

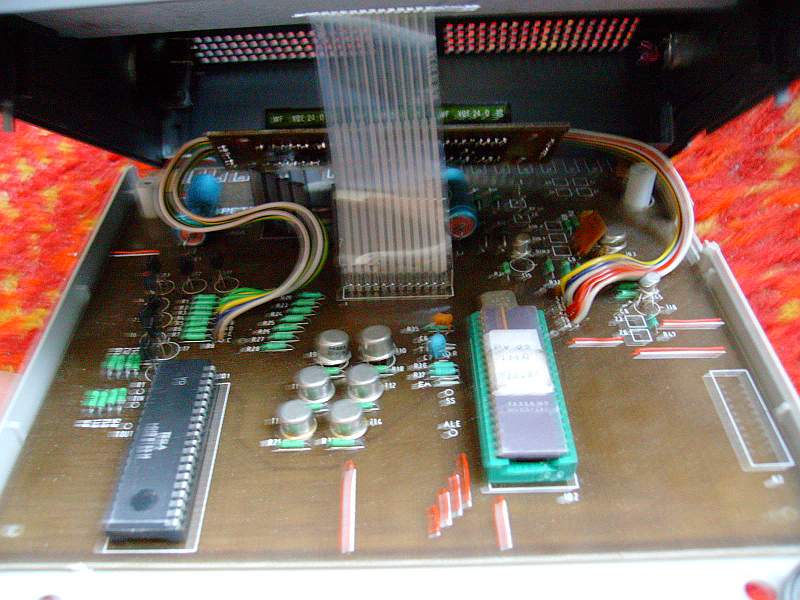

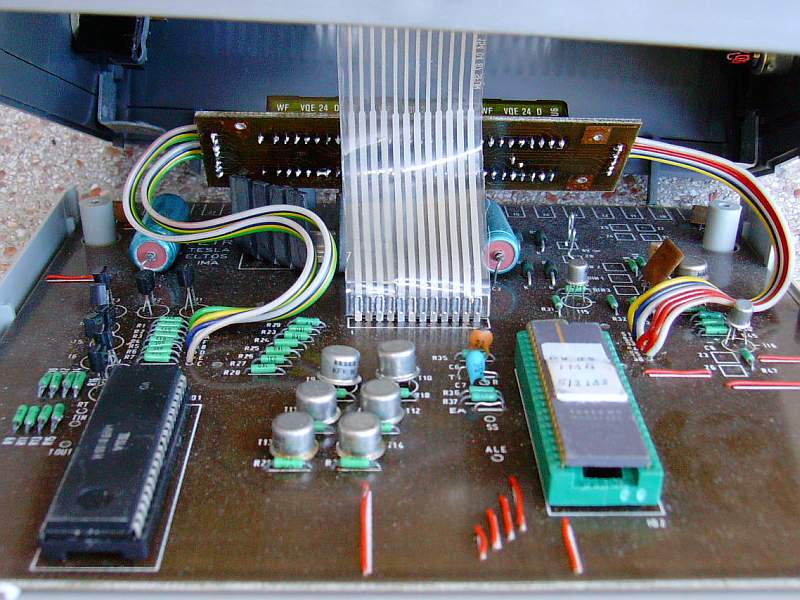

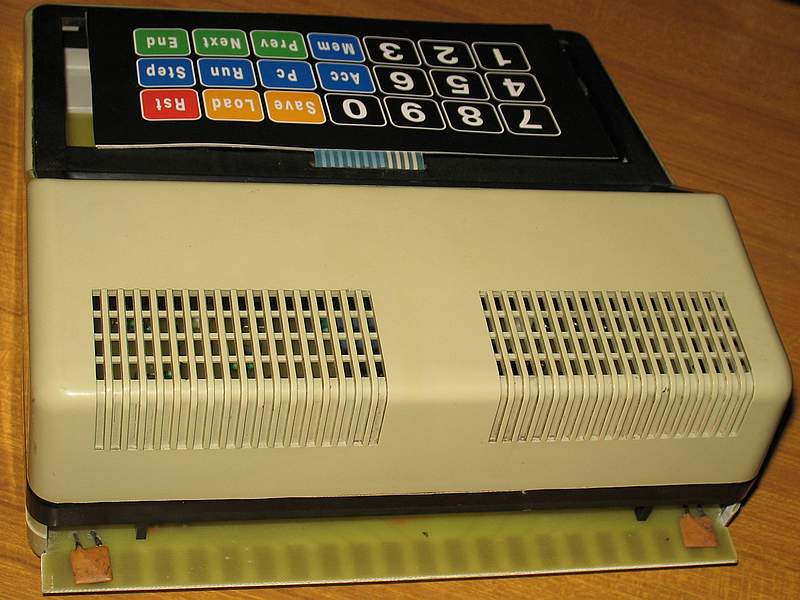

Dostal jsem obrázky skutečného, existujícího a hmatatelného PETRa.
Doufám, že si na něj sáhnu taky a pak bude snad už jen malilinkatý krůček k NOVÉMU PETRovi!






A ještě jedna moc pěkná fotečka:

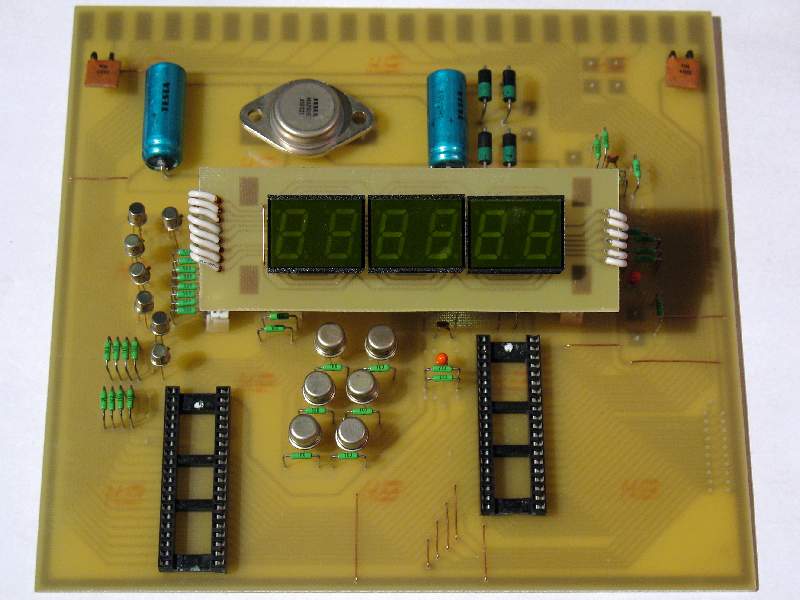

15.4.2013 - Díky spolupráci Melsofta, EC1045 a jiných (i mé maličkosti) jsou na světě 2 prototypy repliky Petra.
Ten Melsoftův již funguje, ten můj jsem teprve pospájel; ještě musím naprogramovat procesor.

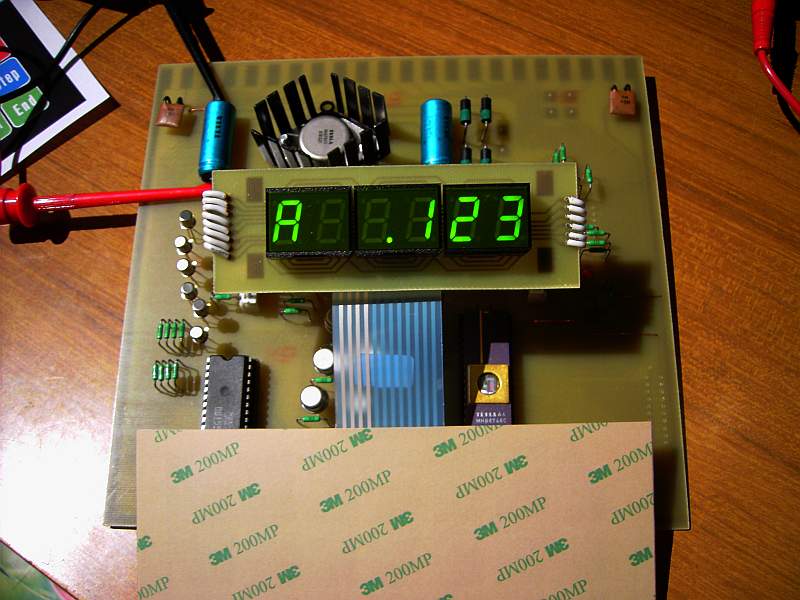

23.4.2013 - Prototyp repliky Petra funguje na první zapojení! Teda, fungoval by, kdyby tam někdo něco nezapomněl... Takže na druhé zapojení.



Příručka ke stažení (PDF, 20MB):


Drobnosti užitečné ke stavbě repliky:

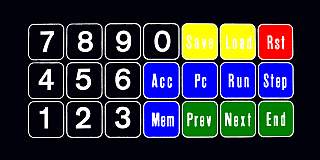

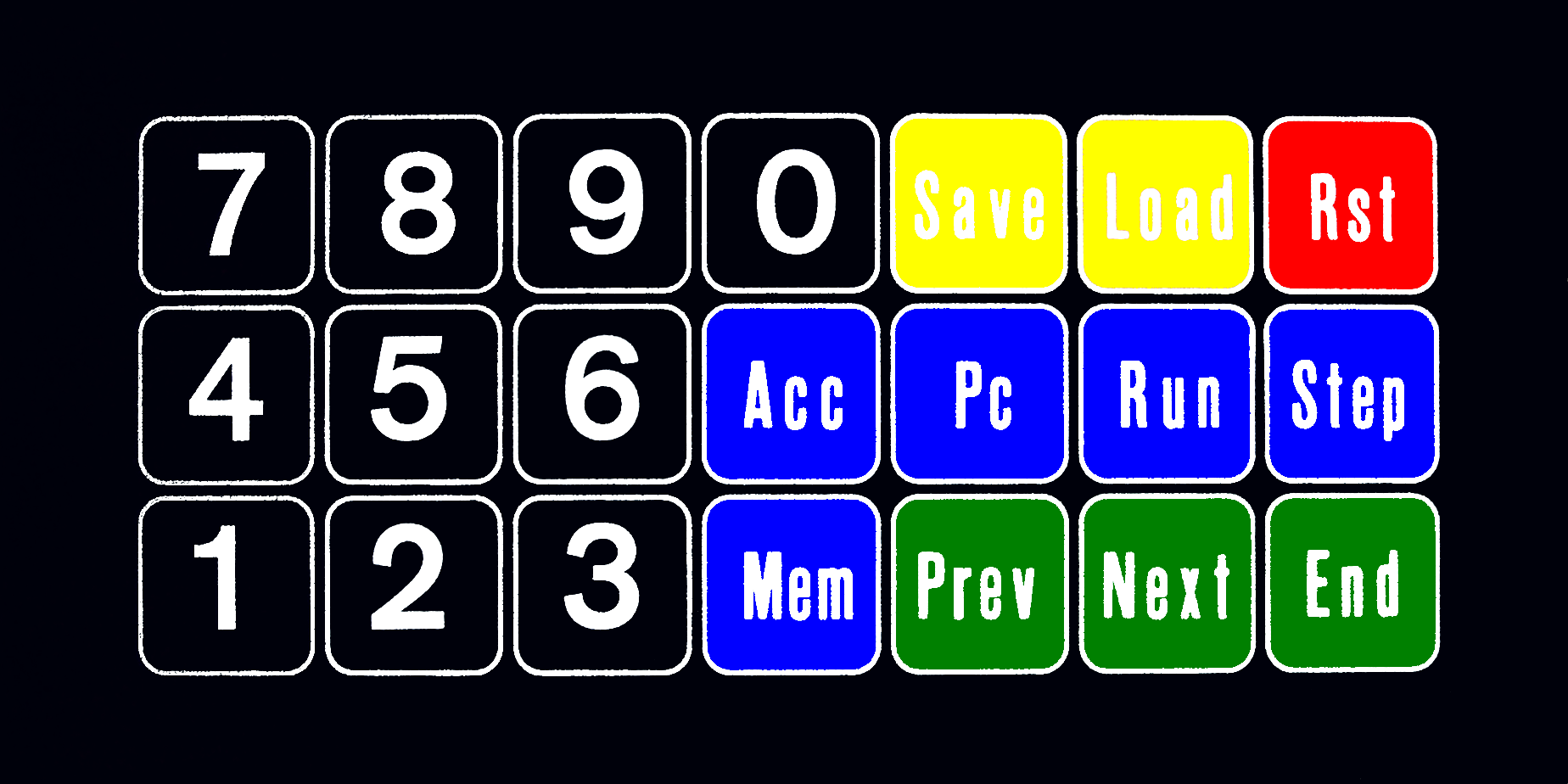

Návrh potisku klávesnice (160 x 80 mm):

Ale je to jen narychlo upravené z fotografie; udělejte někdo lepší! ;-) Martin už natiskl krásnou fólii, díky!

Seznam součástek

...a to nejdůležitější: firmware.

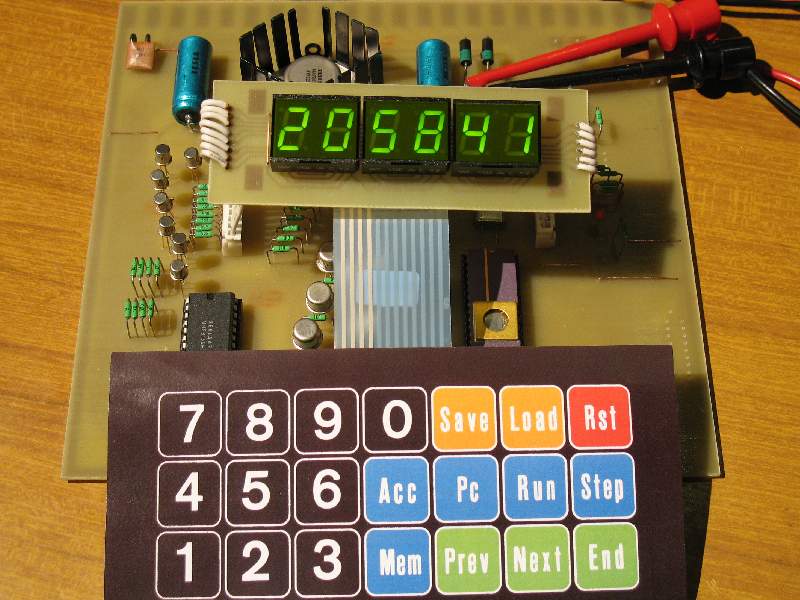

24.4.2013 - Běžící hodiny na mikropočítači Petr:

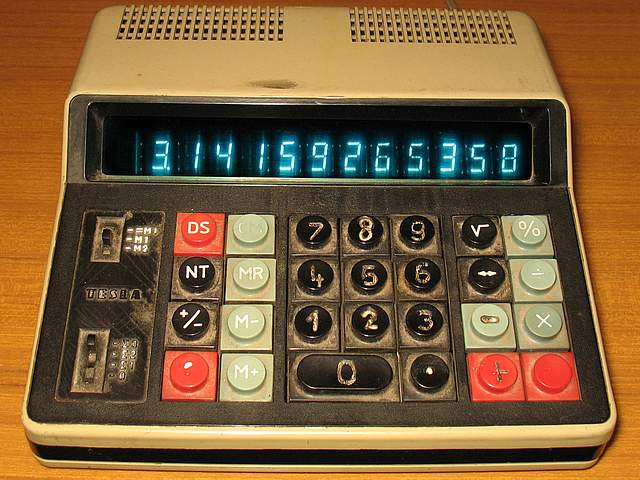

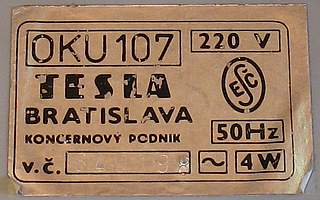

29.12.2013 - Sehnal jsem OKU-107. Sice to barevně není ta z Petra, ale velikost je stejná. Nedá se nic dělat, tohle už kalkulačka dlouho nebude...




Teď nevím, zda-li celý plastový kryt okolo tlačítek a displeje raději nevyhodit a nechat udělat plech jako je u originálního Petra...
No, do dalších Vánoc času dost :-/

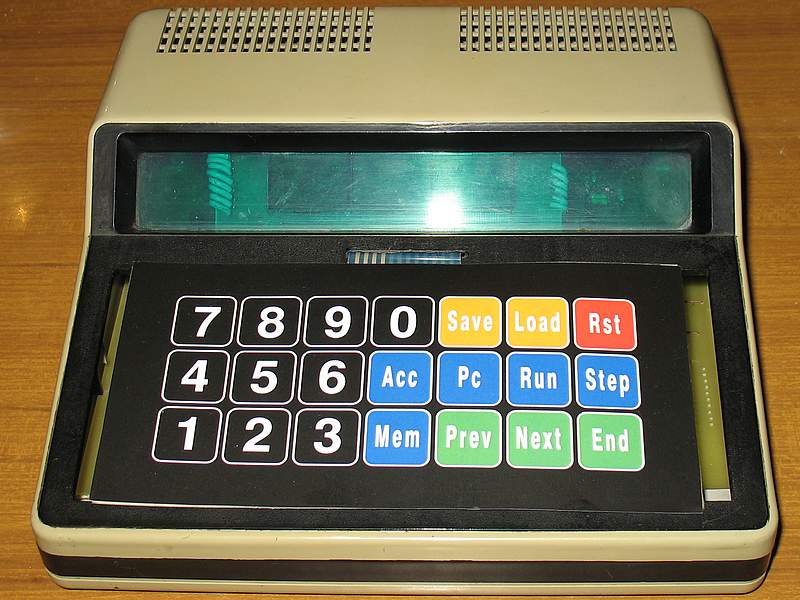

Alespoň jsem udělal základ - chudák kalkulajda to má za sebou a v jejím hábitu se teď producíruje Petr.

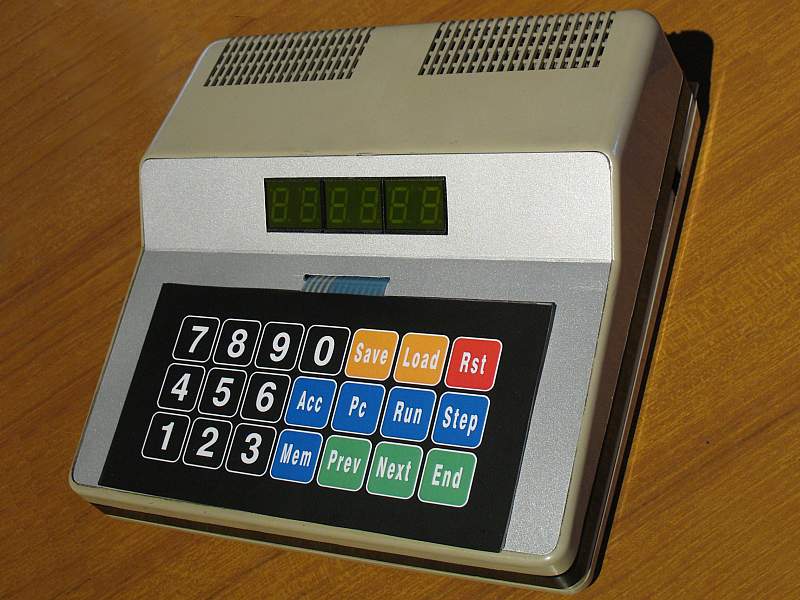

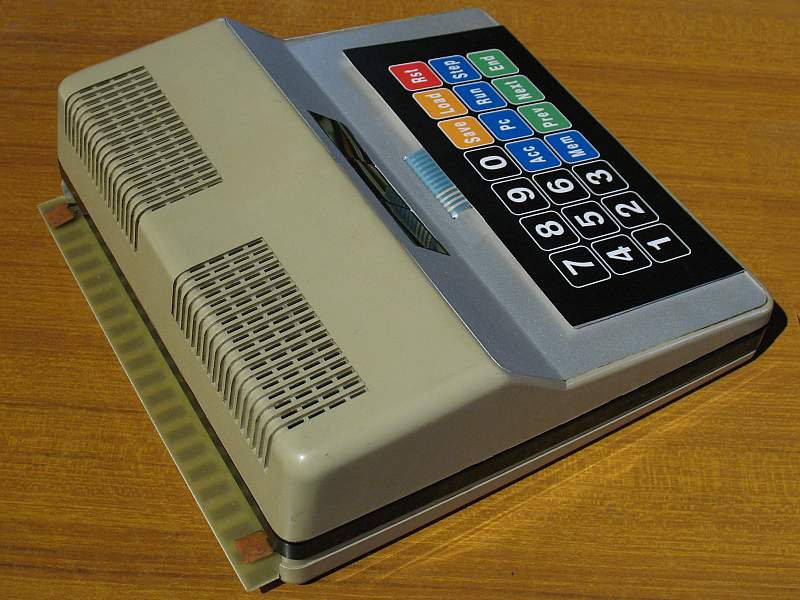

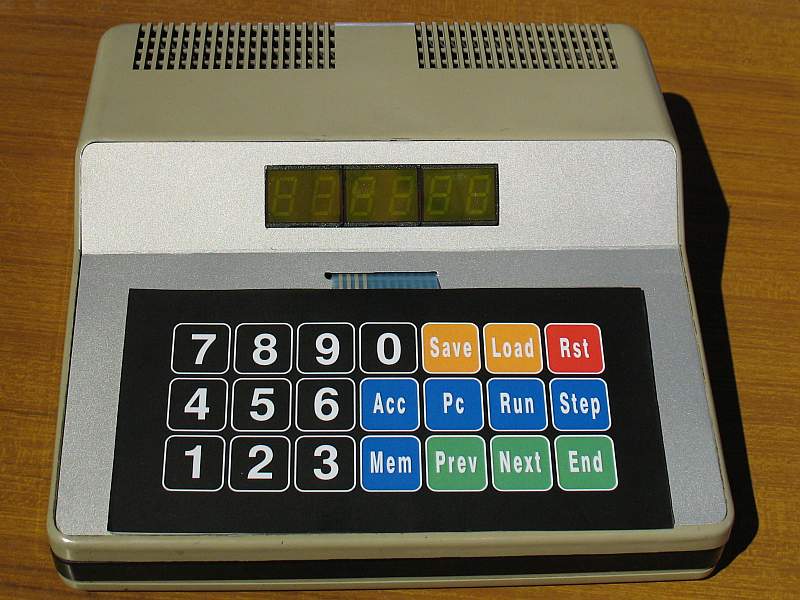

29. 4. 2014 hotovo! (skoro)

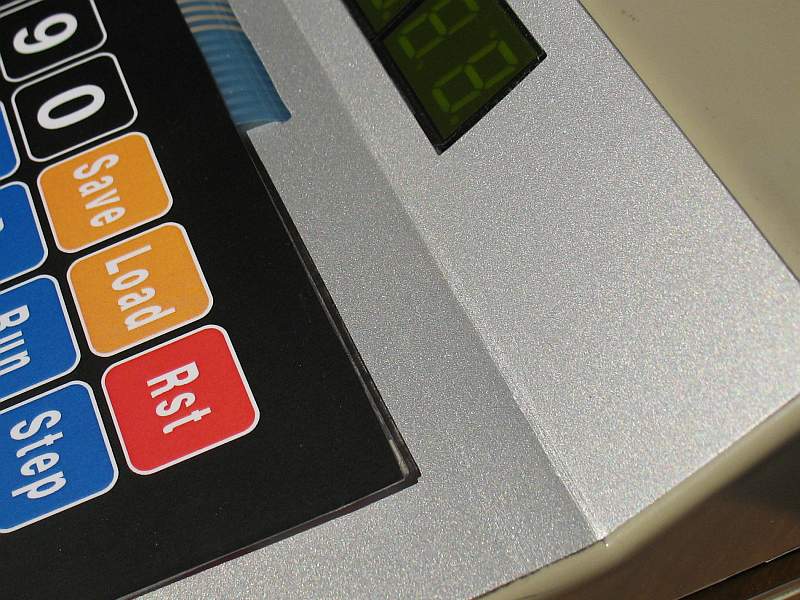

Dnes jsem si vyzvedl opískovaný hliníkový plech. Od originálu se liší tloušťkou, původní je tenčí. A vůbec nevím, jak byl povrchově původní plech upraven, vypadá to na pískování, možná ovšem byla úprava ještě další nebo jiná. Takhle mi to připadá hodně podobné.
Teď ještě dodělat pár drobností (např. vypínač, klávesnici přilepit...) a Petr je jak originál :-)
