Consul C2717   řečený   Zbrojováček

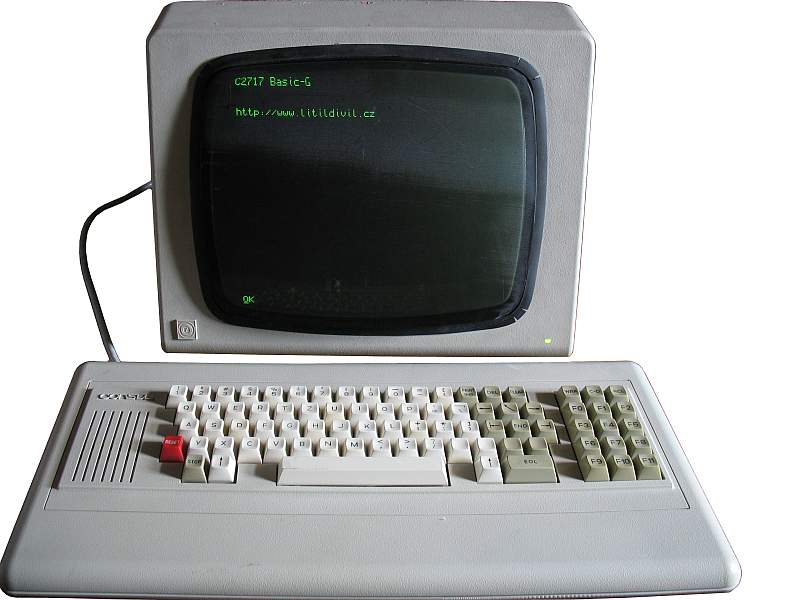

Consul C2717 lidově nazývaný Zbrojováček, výrobek Zbrojovky Brno.
Procesor MHB8080A (jak jinak v socialistickém Československu), 64 kB RAM, 16 kB ROM.

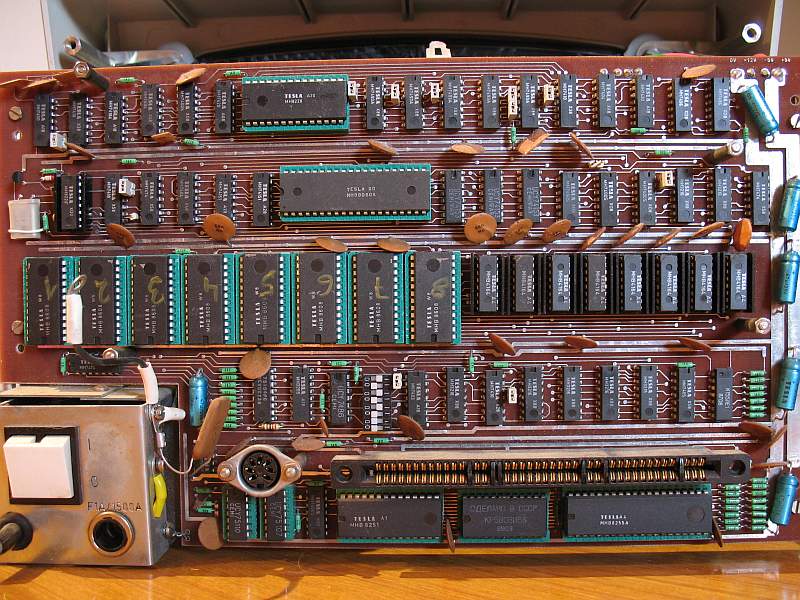

A tohle jsem našel uvnitř - místo ruských EPROMek K573RF5 (К573РФ5) nebo našich MHB2716 či MHB2616 tam bylo osm MHB8608 jejichž obsahem byla část originálního Zbrojováčkova softwarového vybavení, nicméně paměti 8608 potřebují tři napájecí napětí a krom toho tam byly obráceně... Asi někdo potřeboval EPROMky a tak tam dal alespoň tyhle PROMky aby se to nepoznalo...? Že nefungoval snad netřeba zdůrazňovat.

Snad veškerá dokumentace je zde, Obsah EPROM na C2717 je tady nebo tady a pro možnost připojení PMD32 tady nebo tady.
Perfektně překreslené schéma včetně DPS má na svých stránkách SAPI EC1045.
