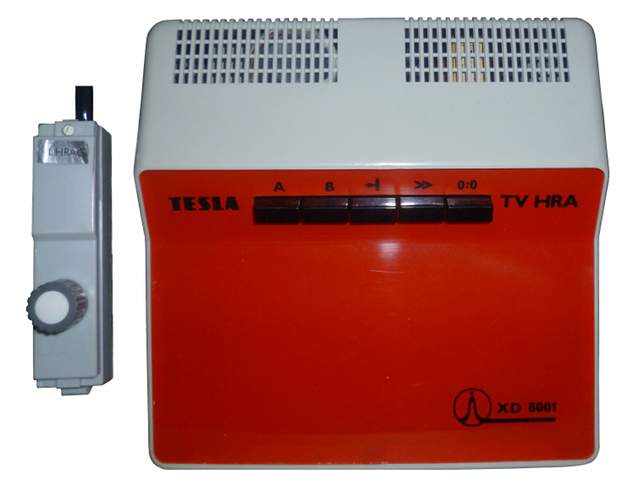

Televizní hra od Tesly Piešťany ze začátku osmdesátých let (a možná ještě starší). Známá též jako televizní tenis.

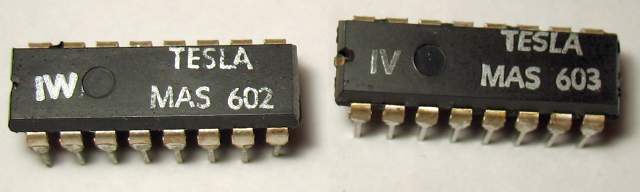

Konstrukce na bázi třech integrovaných obvodů MAS601, MAS602 a MAS603.

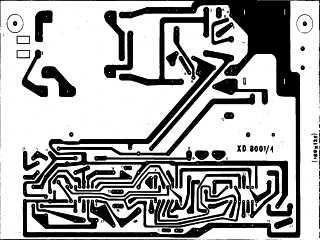

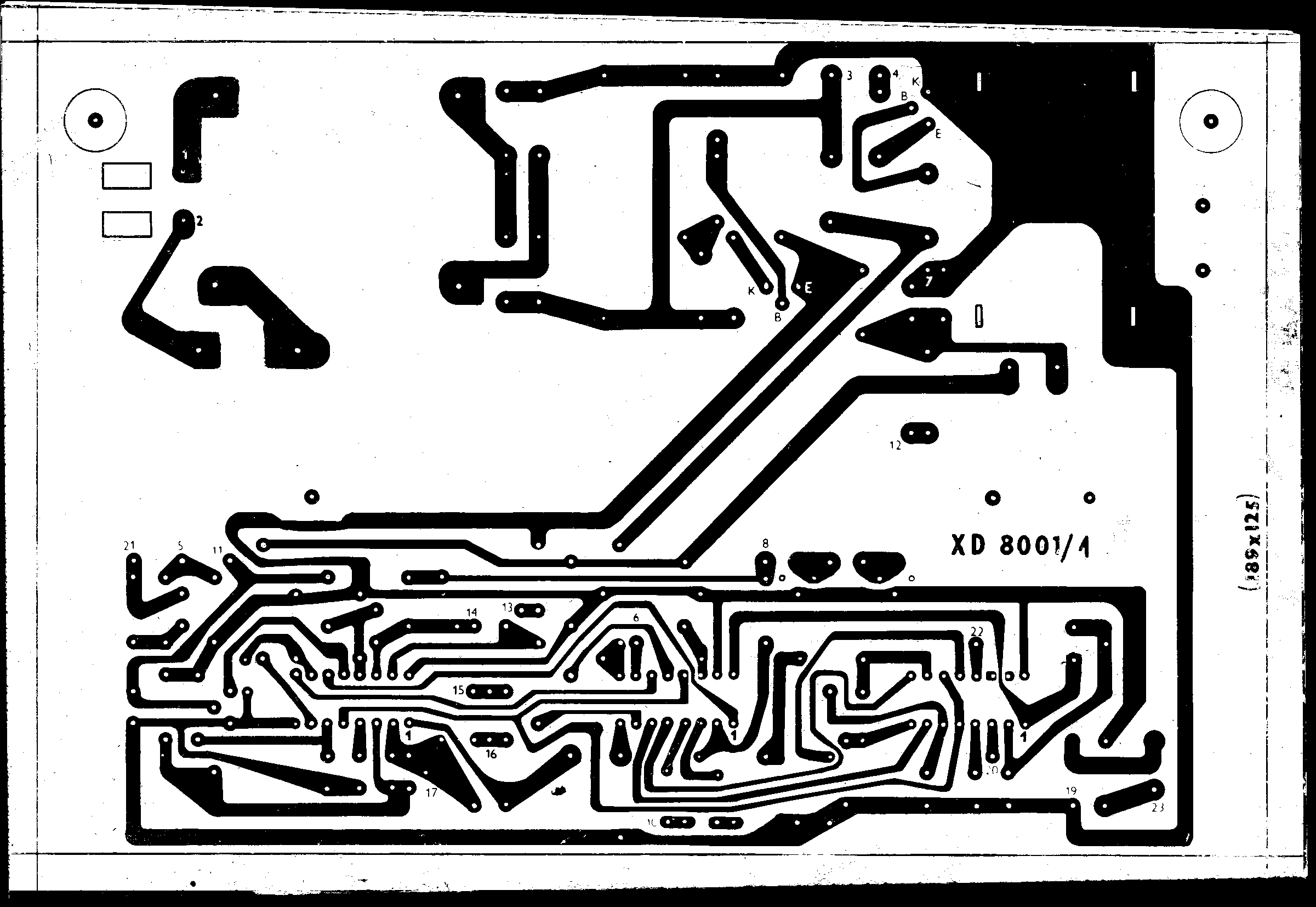

Sken plošného spoje této hry:

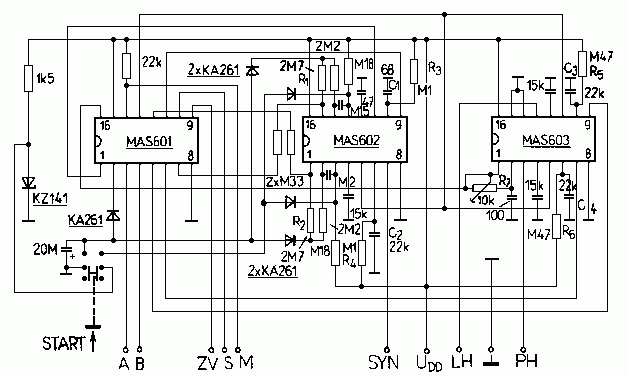

Zapojení těchto obvodů v katalogu Tesla:

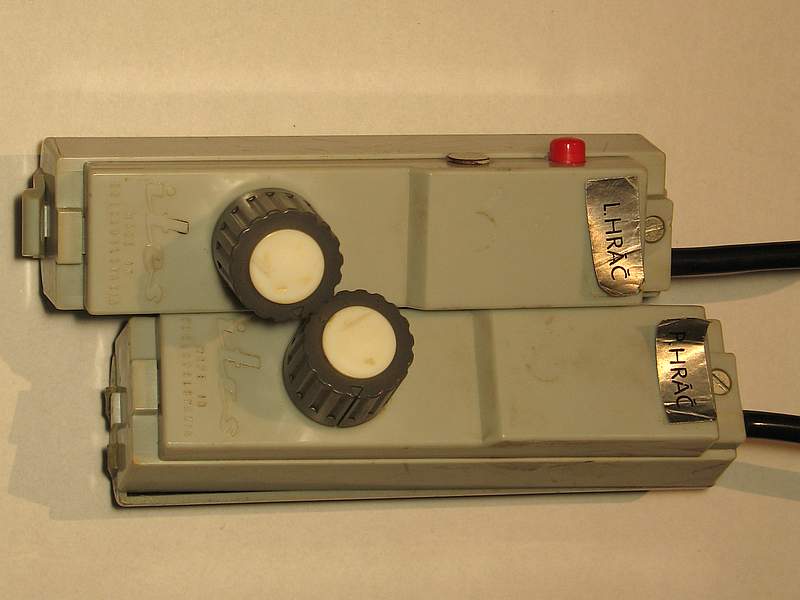

Ovladače
|
|
|
|
|
Pro ty, kterým chybí ovladače a rádi by si je udělali :-)

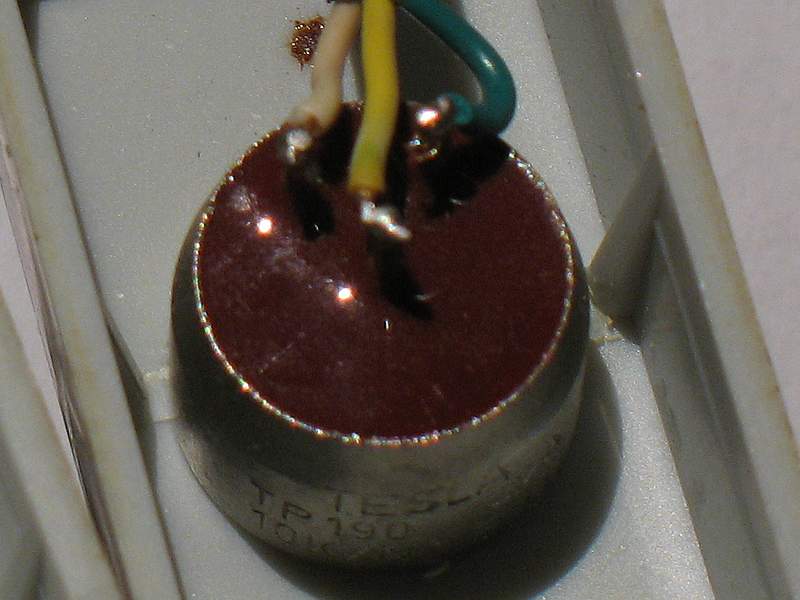

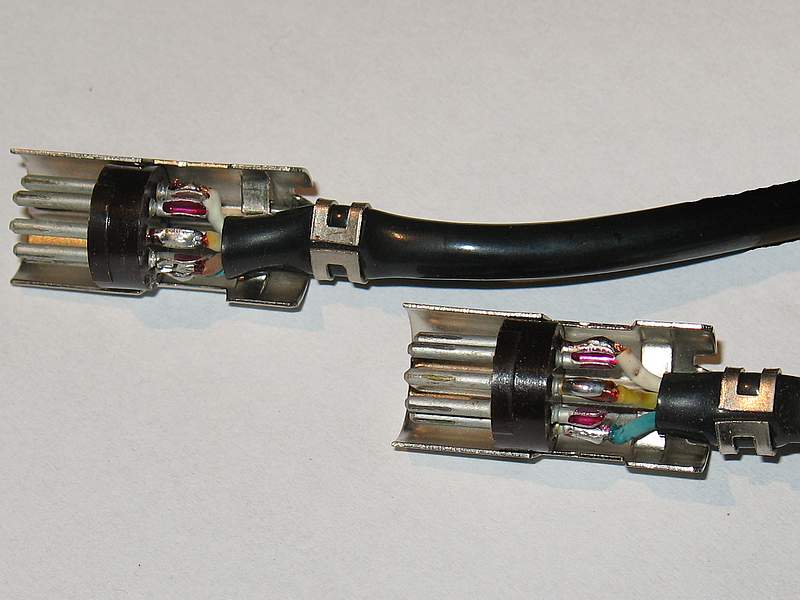

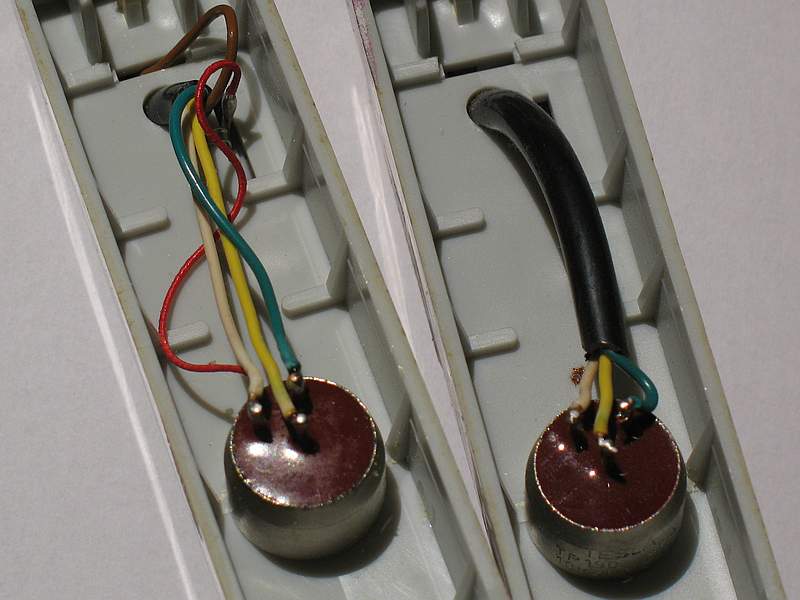

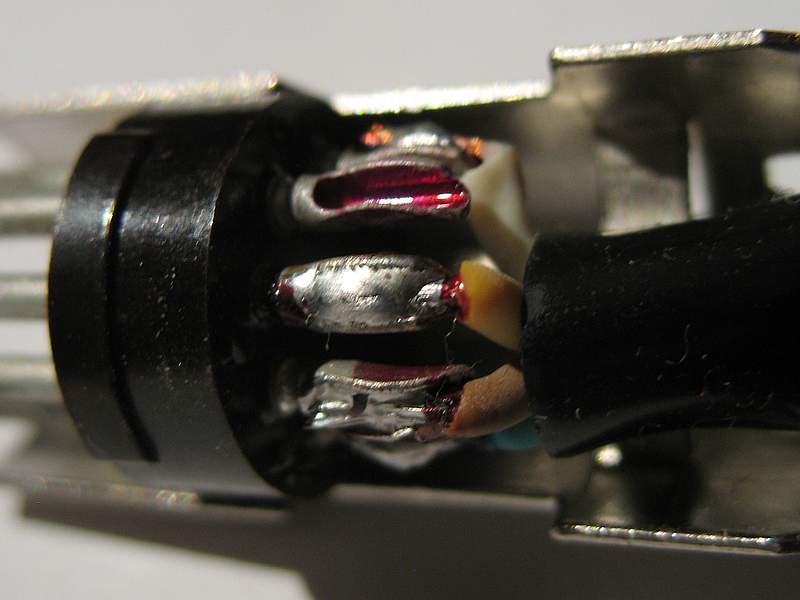

V každém ovladači je potenciometr TESLA TP190 10k/N, připojen na DIN 5 na piny 1,2,3 - střed je na pinu 2 (střed na střed).
Pravý doraz potenciometru je na pinu 1 (tudíž levý na 3).
U ovladače s tlačítkem je tlačítko připojeno na pin 4 proti pinu 3.
